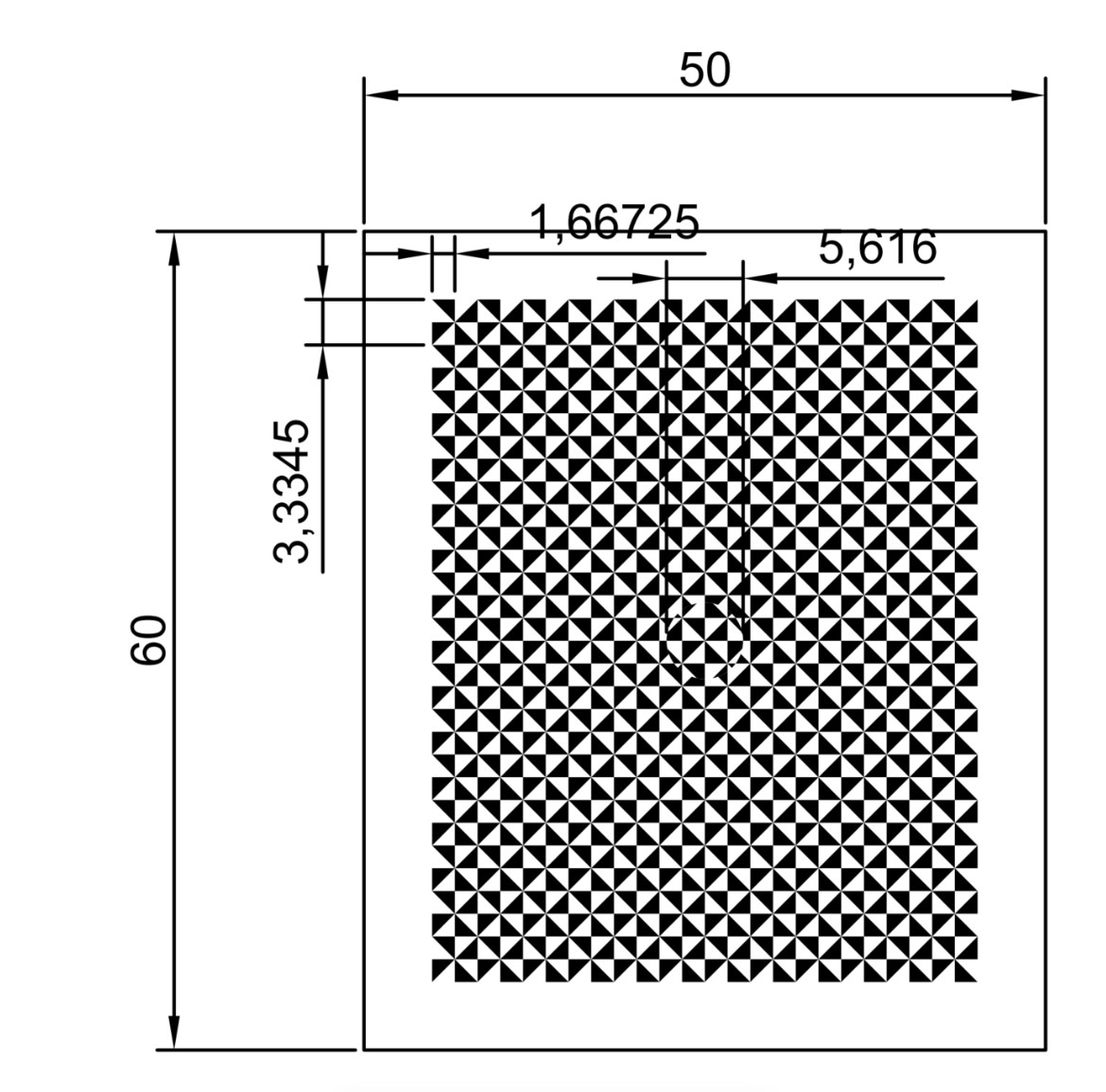

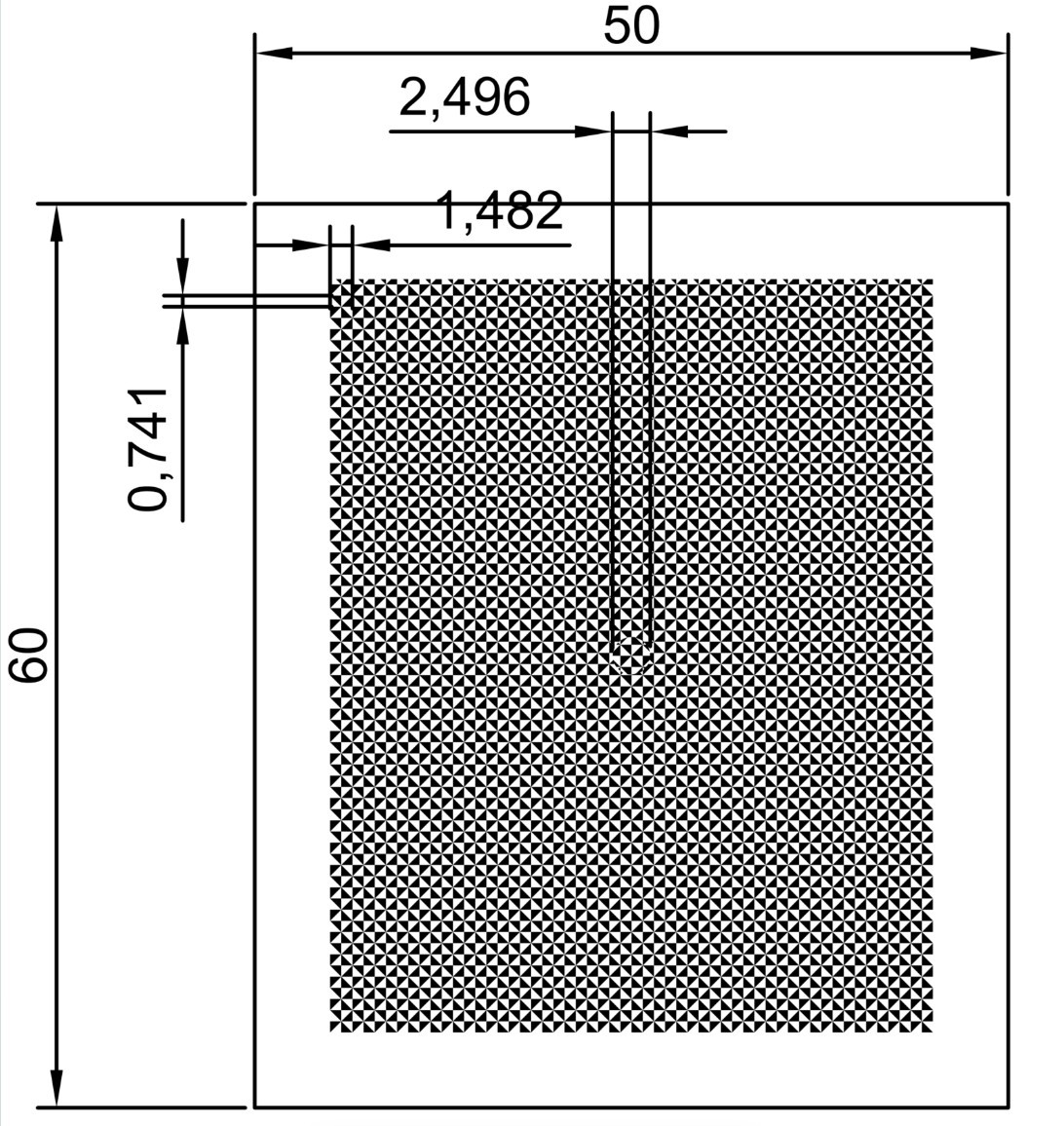

2*ceramic calibration target VC-CT-50X60-1
2*ceramic calibration target VC-CT-50X60-1
2*ceramic calibration target VC-CT-50X60-1
2*ceramic calibration target VC-CT-50X60-1
2*ceramic calibration target VC-CT-50X60-1
2*ceramic calibration target VC-CT-50X60-1

2 ceramic calibration target

Size: 50.011x 40.001mm Material: ceramic Accuracy: 4micron Thickness: 2mm
$710.00 USD $0.00 USD
Quantity
Only 2 left
Volume Pricing
Quantity
Price
1+
$710.00 USD each
Description
Size: 50.011x 40.001mm
Material: ceramic
Accuracy: 4micron
Thickness: 2mm
Product Specification
Pattern Substrate Material
Production Process Laser Writing Type Chrome pattern on the matte
ceramic substrate
Chrome pattern on the glossy
ceramic substrate
Type Matte Ceramic Glossy Ceramic Substrate
Material
of Ceramic
White or near white reflective material,
comprising of 96% compacted Alumina.
Minimum
Line/space
4μm 2μm Thickness 1mm
(±0.1mm)
(common)
0.38mm
(±0.1mm)
0.635mm
(±0.1mm)
2mm
(±0.1mm)
Feature
Accuracy
±2μm ±1μm Surface Flatness) <30μm
(Dimension<100mm)
<60μm
(Dimension<200mm)
<100μm
(Dimension>200mm)
Overall
Accuracy
±2μm ±1μm MAX / MIN
Overall Size
MIN: 4x4mm (±0.1mm)
MAX: 228x228mm (±0.1mm)
Coating
Type
Chrome Chrome Surface Roughness <0.2-0.7μm
Coating
Glossy or Matte
Matte Glossy Thermal Expansion
Coeff (40-400 ℃)
<6.7X10⁻6/K
Reflectivity < 12.88% @550nm < 9.56% @550nm Specific Gravity ≥ 3.66 g/cm3
< 10.62% @650nm < 1.89% @650nm
< 12.23% @750nm < 11.168% @750nm
Coating
Thickness
100-120nm Rockwell hardness ≥80 HRA
Positive / Negative Positive: Opaque Pattern, Clear Background.
Negative: Clear Pattern, Opaque Background.
Overall Shape Any Shape by
Laser Cutting
Square Oval Round
Protection layer Pellicle above the chrome layer making the
chrome pattern more durable.
Special-shaped Hole Chamfer Angle Corner



Custom Service
Digitalize Drawing Our engineers would help you digitize the drawing for free.  Third Party Certification Provide third-party certification reports.
Mounting Frames Provide matching mechanical protection metal mounting frame.     Test Report by OKLAB Available
Customization Quantity Customization MOQ is 1 pcs. Customization Production Days 10-20 Working Days

Coating Type
Type
Matte Ceramic Glossy Ceramic
Minimum Line/space 4μm 2μm
Feature Accuracy ±2μm ±1μm
Overall Accuracy ±2μm ±1μm
Coating Type  Chrome  Chrome
Coating Glossy or Matte Matte Glossy

Cutting is accurate, tolerance ±0.01mm.
Can cut any shape.
Can cut a 0.1mm hole.
High yield to make sure the delivery is on time.
